Проходные и непроходные кабельные эстакады: отличия, габариты и обслуживание

Проходные и непроходные кабельные эстакады различаются одним признаком — есть ли у персонала доступ к кабелю с самой конструкции. По ПУЭ (п. 2.3.2) кабельная эстакада — это открытое надземное или наземное протяжённое сооружение, и она может быть проходной или непроходной. У проходной между рядами лотков устроен мостик обслуживания с перилами, входами и лестницами; у непроходной лотки висят на консолях стойки, а осмотр и протяжку кабеля ведут с земли или с автовышки. Завод ЮКЭН поставляет непроходные одностоечные эстакады на монтажном профиле 41/72 с консолями ЮКТО и лестничными лотками ЮЛЗ, а для проходных фермовых и двухстоечных опор — консоли, лотки, раскосы и метизы по проекту КМ.

Проектировщику перед выбором типа нужны три вещи: по каким цифрам ПУЭ отличают проходную эстакаду от непроходной — высота прохода, ширина мостика, расстояние до земли и до дорог; какой тип опоры и какой шаг стоек подходит под число кабелей и ярусов; из каких изделий ЮКЭН собирается непроходная эстакада и что добавляется для проходной. Ниже — ответы в этом порядке, со схемой двух конструкций, таблицей типов и спецификацией одного пролёта с артикулами.

Для чего эстакады делят на проходные и непроходные

Деление задано способом обслуживания, а не несущей способностью. ПУЭ рекомендует прокладывать кабели по эстакадам, когда в одном направлении идёт более 20 силовых кабелей; при таком количестве трасса живёт десятилетиями, кабели добавляют и меняют, и вопрос «как к ним подойти» решают на стадии проекта. Непроходная эстакада дешевле по металлу и фундаментам, занимает полосу шириной 1–2 м и обслуживается с земли при высоте до 2,5 м или с автовышки при высоте 2,5–5 м. Проходная эстакада несёт ещё и настил с перилами, лестницы и нагрузку от людей на мостике, зато кабель на ней осматривают и протягивают без техники и без остановки проезда внизу. Общее устройство опор, ярусов и лотков описано на странице «Кабельная эстакада: конструкция, типы и расчёт нагрузки», здесь речь только о различиях двух типов.

Конструкция проходной и непроходной эстакады

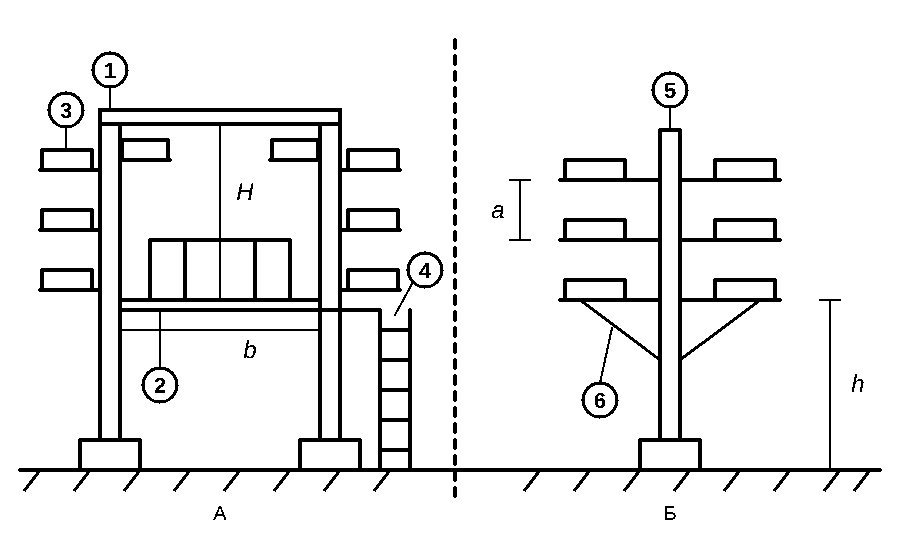

На схеме слева (А) — проходная двухстоечная эстакада: две стойки, верхняя балка, мостик обслуживания между стойками, лотки на консолях снаружи стоек и под балкой, лестница входа. Справа (Б) — непроходная одностоечная эстакада ЮКЭН: стойка из профиля 41/72, по три яруса консолей ЮКТО с каждой стороны, раскосы под нижним ярусом, фундамент на клиновых анкерах. Буквы на схеме: H — высота прохода в свету, b — ширина мостика, a — расстояние между ярусами, h — высота нижнего ряда кабелей над планировочной отметкой земли.

1. Верхняя балка проходной эстакады — прокатный швеллер или сварная ферма пролётом 6–12 м; на неё опирают верхний ярус лотков и кровлю, если эстакада частично закрытая.
2. Мостик обслуживания — настил из просечно-вытяжного листа или решётки шириной b не менее 1000 мм при лотках с двух сторон и 900 мм при лотках с одной стороны, перила высотой 1100 мм.
3. Консоль с лотком ЮЛЗ — консоль ЮКТО вылетом 100–400 мм, лестничный лоток ЮЛЗ секцией 3000 мм; расстояние a между ярусами по ПУЭ не менее 200 мм для кабелей до 10 кВ и 250 мм для 20–35 кВ.
4. Лестница входа — у проходной эстакады не дальше 25 м от торца, с дверью на самозапирающемся замке, открываемом изнутри без ключа.
5. Стойка непроходной эстакады — монтажный профиль ЮКЭН 41/72 толщиной 2,7 мм при высоте до 2 м или профильная труба по чертежу КМ при высоте 2–4,5 м; шаг стоек 3000 мм.
6. Раскос жёсткости — укосина под нижней консолью при вылете 300–400 мм; снимает изгиб со стойки при наезде ветра и гололёда на крайний лоток.

Типы проходных и непроходных эстакад

В каталоге ЮКЭН эстакады разложены по типу опоры: одностоечная, фермовая и плоская. Признак «проходная / непроходная» накладывается на этот ряд: одностоечная и плоская эстакады всегда непроходные, фермовая и двухстоечная бывают обоими. Таблица сводит четыре типовые конструкции по доступу к кабелю, числу ярусов, шагу опор и области применения.

Габариты прохода и расстояния по ПУЭ

Цифры для проходной эстакады заданы таблицей 2.3.1 ПУЭ: высота прохода H в свету не менее 1800 мм, ширина прохода b — 1000 мм при лотках с обеих сторон и 900 мм при лотках с одной стороны. Расстояние между ярусами a — 200 мм для силовых кабелей до 10 кВ, 250 мм для 20–35 кВ, 300 мм для 110 кВ и 100 мм для контрольных кабелей и кабелей связи; консоли по длине трассы ставят с шагом 800–1000 мм, полезная длина консоли на прямых участках — не более 500 мм. Для непроходной эстакады высота прохода и ширина мостика не нормируются, потому что мостика нет; расстояния между ярусами и шаг консолей — те же.

Высоту над землёй задаёт п. 2.3.133 ПУЭ, одинаково для обоих типов: нижний ряд кабелей в непроезжей части территории — не ниже 2,5 м от планировочной отметки, над внутризаводской автодорогой и пожарным проездом — 4,5 м до полотна, над неэлектрифицированной железной дорогой — 5,6 м до головки рельса, над электрифицированной — 7,1 м. При параллельном следовании с железнодорожным путём таблица 2.3.2 даёт 1 м от конструкции до габарита приближения строений для проходных эстакад и галерей и 3 м для непроходных — на непроходную эстакаду подъезжает автовышка, и ей нужно место. До бордюра автодороги — 2 м, до стены здания с проёмами — 2 м, до надземного трубопровода — 0,5 м; пересечения с дорогами и ЛЭП выполняют под углом не менее 30°.

Консоли и лотки ЮКЭН для эстакад обоих типов

Ярусы проходной и непроходной эстакады собираются из одних и тех же изделий: консоль ЮКТО вылетом 100, 150, 200, 300 или 400 мм из стали 2,0 мм с горячим цинкованием, лестничный лоток ЮЛЗ секцией 3000 мм шириной от 100 до 600 мм и бортом от 50 до 200 мм, соединители секций, перемычка заземления. Разница — в несущем каркасе: для непроходной одностоечной эстакады каркас тоже из каталога (профиль 41/72 как стойка, профиль 41/41 как обвязка и раскос), для проходной — стойки, балки и настил мостика идут по чертежу КМ, а изделия ЮКЭН навешиваются на них. Ниже — спецификация одного пролёта непроходной кабельной эстакады ЮКЭН с шагом 3000 мм и тремя ярусами лотков 400 мм с одной стороны стойки; для двусторонней раскладки количество консолей и лотков удваивается.

Обслуживание непроходной эстакады

У непроходной эстакады кабель осматривают с земли, если нижний ряд лежит на 2,5 м, и с автовышки или передвижной площадки, если трасса поднята на 4,5–5 м над проездом. Поэтому вдоль неё в проекте оставляют полосу для подъезда техники шириной 3–3,5 м хотя бы с одной стороны, а раскладку кабелей делают так, чтобы силовые линии лежали на нижних ярусах, а контрольные и связь — на верхнем. Протяжку нового кабеля ведут с земли через ролики на консолях, по 1–2 секции лотка за проход, без выхода людей на конструкцию. На непроходной эстакаде нет освещения и сети для переносного инструмента — ПУЭ освобождает открытые эстакады от этого требования, тогда как проходная с мостиком должна их иметь. Напомним, что нагрузки от снега, ветра и гололёда на лотки обоих типов считают по одной методике — она разобрана на странице «Расчёт нагрузки на кабельную эстакаду».

Область применения проходных и непроходных эстакад

Непроходную одностоечную эстакаду ставят там, где трасса короткая или кабелей немного: вдоль цеха, между корпусами промплощадки, от КТП до насосной, по территории подстанции — ПУЭ прямо называет эстакады среди способов прокладки на подстанциях и промышленных предприятиях. Проходную фермовую выбирают для магистральных трасс ЦОД, нефтегазовых и металлургических объектов и электростанций, где в одном направлении идут десятки силовых кабелей, трасса тянется на сотни метров и обслуживается по регламенту; подробнее — в статье «Кабельная эстакада для ЦОД и нефтегаза». Взаимно резервирующие кабельные линии ПУЭ требует разносить не менее чем на 600 мм и располагать по обе стороны балки или фермы — на одностоечной эстакаде это выполняют раскладкой по разным сторонам стойки, на проходной — по разным сторонам мостика. Антикоррозийная защита у обоих типов одинаковая — горячее цинкование консолей и лотков, стойки и фермы цинкуют погружением или красят по ISO 12944 под категорию среды; выбор покрытия разобран на странице «Антикоррозийная защита кабельной эстакады».

Проходная эстакада или кабельная галерея

Кабельная галерея по ПУЭ — закрытое полностью или частично надземное сооружение, и она всегда проходная. Галерею выбирают вместо открытой проходной эстакады в трёх случаях: на участке пересечения с трубопроводами горючих газов и ЛВЖ, где п. 7.3.123 ПУЭ требует закрытую галерею на длине пересечения плюс 1,5 м в каждую сторону; в северном климате, где обслуживание открытого мостика зимой затруднено; при большом числе ярусов (от 6–8), когда кабель нужно защитить от снега и наледи сверху. Цена вопроса — стены, кровля, вентиляция и освещение, которых у открытой эстакады нет; несущие стальные конструкции в обоих случаях должны иметь предел огнестойкости не менее 0,25 ч, железобетонные — 0,75 ч. Для большинства промышленных трасс до 4–5 ярусов открытая проходная эстакада закрывает те же задачи при вдвое меньшей массе металла.

Нормативные документы

Определения проходной и непроходной эстакады, число кабелей для перехода на эстакаду, габариты прохода и расстояния между ярусами — ПУЭ, глава 2.3 (таблица 2.3.1); высота над землёй и дорогами и расстояния до зданий — п. 2.3.133 и таблица 2.3.2 ПУЭ; закрытая галерея на пересечении с трубопроводами горючих газов — п. 7.3.123 ПУЭ. Монтаж кабельных конструкций и допуски — СП 76.13330.2016; снеговые, ветровые и гололёдные нагрузки на лотки и опоры — СП 20.13330.2016; лотки, консоли и их безопасная рабочая нагрузка — ГОСТ Р 52868-2007. Геометрию опор и узлов проходных и непроходных эстакад проектировщики по-прежнему берут из серии 3.016.2-12, нагрузки в ней пересчитывают по действующим СП.

Типовые ошибки монтажа

• Мостик проходной эстакады зажат лотками до 700–800 мм вместо 1000 мм — консоли поставили на внутреннюю сторону стоек «чтобы влезло больше кабеля»; по ПУЭ проход у такой эстакады не засчитывается.
• Нижний ряд кабелей непроходной эстакады на 2,0–2,2 м от земли — стойку укоротили под высоту человека; норма 2,5 м, а над проездом 4,5 м.
• Непроходная эстакада вдоль забора или стены без полосы для автовышки — обслуживать кабель на 4,5 м потом нечем.
• Ярусы с шагом 150 мм под силовой кабель 10 кВ ради экономии высоты стойки — минимум 200 мм, иначе кабель не уложить с нормативным радиусом и не охладить.
• Вход на проходную эстакаду дальше 25 м от торца или без двери с замком — замечание при приёмке и переделка лестницы.
• Консоли ЮКТО с полезным вылетом больше 500 мм на прямых участках — ПУЭ ограничивает длину консоли, при большем вылете нужна двухстоечная опора.

Вопросы и ответы

Что такое непроходная кабельная эстакада простыми словами

Это открытая эстакада без мостика: стойки, консоли и лотки с кабелем, к которым подходят с земли или подъезжают на автовышке. Все изделия для неё — стойка из профиля 41/72, консоли ЮКТО, лотки ЮЛЗ — есть в каталоге ЮКЭН, отдельный раздел КМ нужен только для фундаментов и стоек выше 2 м.

Сколько кабелей нужно, чтобы выбрать эстакаду вместо траншеи или лотка по стене

ПУЭ рекомендует эстакады, туннели и галереи при более чем 20 силовых кабелях в одном направлении. До этого числа обычно хватает лотков ЮЛЗ на консолях по стене здания или траншеи; с 20 до 50 кабелей ставят непроходную эстакаду, свыше 50 — проходную.

Можно ли переделать непроходную эстакаду в проходную

Одностоечную — нет, у неё нет второй стойки под мостик. Двухстоечную — можно, если стойки и фундаменты взяты с запасом под настил и людей на нём: добавляют балки мостика, настил, перила и лестницы по чертежу КМ, а лотки и консоли ЮКТО остаются на месте.

Нужна ли автовышка для обслуживания непроходной эстакады

При высоте нижнего ряда 2,5 м — нет, кабель осматривают с земли и со стремянки. При переходах через проезды на 4,5 м и выше — да, поэтому рядом с такими участками оставляют площадку для подъезда и не ставят опоры ближе 3 м к железнодорожному габариту.

Чем отличается шаг стоек у проходной и непроходной эстакады

Непроходная одностоечная эстакада ЮКЭН идёт с шагом 3000 мм — по длине секции лотка ЮЛЗ, стык на оси стойки. Проходная фермовая эстакада несёт мостик и больше ярусов, её пролёт 6–12 м задаёт ферма, а лотки внутри пролёта опираются на консоли с шагом 800–1000 мм по ПУЭ.

По какой серии проектируют проходные и непроходные эстакады

Геометрию опор и узлов берут из серии 3.016.2-12 «Металлические конструкции проходных и непроходных кабельных эстакад», нагрузки пересчитывают по СП 20.13330.2016, монтаж ведут по СП 76.13330.2016. Как из серии и каталога ЮКЭН собрать комплект чертежей и спецификацию, описано на странице «Типовой проект кабельной эстакады».

Как заказать

Инженеры ЮКЭН подберут тип эстакады под число кабелей и высоту трассы, посчитают спецификацию на пролёт и на всю длину и передадут узлы консолей и лотков для раздела КМ. Загрузите план трассы или перечень кабелей через форму «Загрузить проект / спецификацию», позвоните по телефону +7 (495) 015-80-61 или напишите на info@ucan-electro.ru. Консоли ЮКТО, лотки ЮЛЗ, профили и метизы для проходных и непроходных кабельных эстакад — в разделах каталога «Кабельные эстакады», «Кабеленесущие системы» и «Метизы»; отгрузка со склада в Москве, доставка по России. Порядок работ на площадке — на странице «Монтаж кабельной эстакады», другие материалы — в разделе «Полезное».
