Антикоррозийная защита кабельной эстакады: горячее цинкование или полимерное покрытие
Антикоррозийная защита кабельной эстакады — это заводское покрытие металлоконструкции, от которого зависит, сколько лет стойки, консоли и лотки простоят на улице или в цехе без потери несущей способности. ЮКЭН отгружает эстакады в двух вариантах обработки: горячее цинкование погружением и полимерное порошковое покрытие. У них разная толщина защитного слоя, разная цена узла и разное поведение на кромке среза и сварном шве.
Проектировщик, который закладывает эстакаду в спецификацию, обычно решает три вопроса: какое покрытие выдержит наружную установку весь расчётный срок без перекраски, чем горячее цинкование отличается от порошковой покраски по цене и толщине слоя, и можно ли сочетать разные покрытия на одной трассе, не потеряв гарантию завода. Ниже — по порядку.
- Какое покрытие выдерживает открытую установку весь расчётный срок службы
- Чем горячее цинкование отличается от порошковой покраски по цене и толщине слоя
- Можно ли сочетать разные покрытия на одной трассе без потери гарантии
Зачем эстакаде защита от коррозии
Сталь толщиной 2,0–2,5 мм, из которой ЮКЭН делает стойки ЮКТ и консоли ЮКТО, теряет сечение от ржавчины быстрее всего в местах реза, сварки и в отверстиях под крепёж — именно там при монтаже обнажается непокрытый металл. На открытой площадке к этому добавляются осадки, перепады температуры и, для нефтегазовых и химических объектов, агрессивная атмосфера. Без защитного слоя тонкостенный профиль теряет расчётный запас прочности за несколько лет, а не за десятилетия, на которые его проектируют.
Горячее цинкование
Детали эстакады — стойки, консоли, лотки — погружают в ванну с расплавленным цинком: металл покрывается слоем толщиной примерно 40–120 мкм в зависимости от толщины основы, и слой ложится по всей поверхности сразу, включая сварные узлы и кромку, полученную резкой на заводе. На складе ЮКЭН это стандартная заводская обработка: в артикуле она обозначена буквами «ОЦ» — например, консоль облегчённая ЮКТО 100–400, t=2,0 мм, ОЦ (SKU 22400–22404), или стойка/консоль Т-образная ЮКТ 41/72 и 41/52, t=2,5 мм, ОЦ (SKU 22485–22499). По практике эксплуатации на открытом воздухе в обычной атмосфере такое покрытие служит без подкраски десятилетиями.
Полимерное порошковое покрытие
Порошковую краску наносят электростатически на предварительно подготовленную (фосфатированную или обезжиренную) поверхность и запекают в печи; толщина слоя обычно 60–120 мкм. Цвет подбирается по каталогу RAL — от нейтральных серых тонов до корпоративного цвета под заказ. На плоских деталях порошок ложится ровно и обходится дешевле цинкования, но хуже держится на острых кромках среза и в глубине сварного шва, где слой закономерно тоньше номинала или прерывается. Поэтому на практике порошковое покрытие чаще применяют внутри помещений — в операторных, электрощитовых, закрытых ЦОД — а не на открытой промышленной площадке.

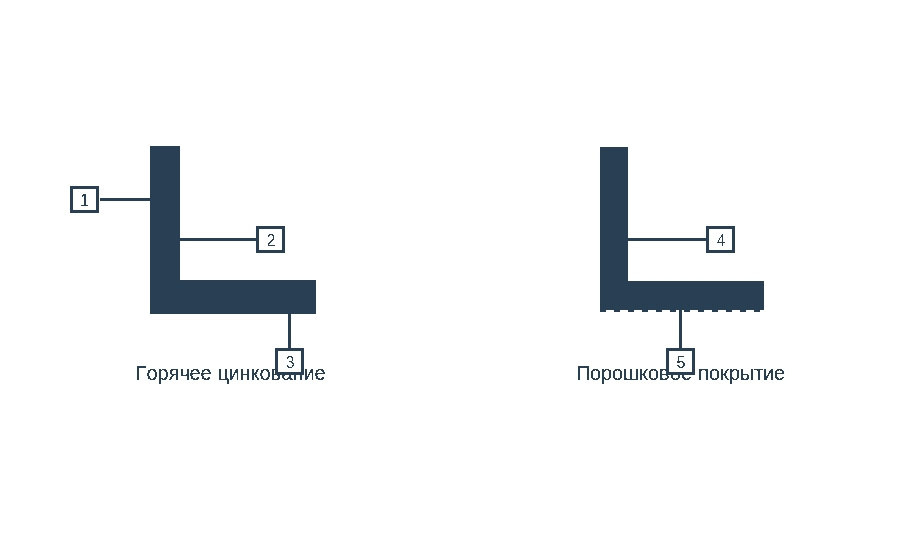

Сравнение покрытий
- Стальное основание профиля, t=2,0–2,5 мм.
- Слой горячего цинкования, 40–120 мкм — ложится по всей поверхности при погружении.
- Кромка среза при горячем цинковании — покрыта полностью, как и остальная деталь.
- Слой порошкового покрытия, 60–120 мкм — наносится на подготовленную плоскую поверхность.
- Кромка среза при порошковом покрытии — слой тоньше номинала, участок требует ручной докраски на объекте.
| Параметр | Горячее цинкование | Порошковое покрытие |
|---|---|---|
| Толщина слоя | 40–120 мкм | 60–120 мкм |
| Кромка среза и сварной шов | защищены полностью за один цикл | требуют ручной докраски проблемных зон |
| Типовая область применения | улица, открытые эстакады, агрессивная промышленная среда | помещения, участки с требованием к цвету RAL |
| Маркировка в артикуле ЮКЭН | ОЦ (например ЮКТО 22400–22404) | под заказ, обсуждается отдельно для проекта |
Область применения
Для открытой эстакады — на территории ЦОД, нефтегазового или металлургического объекта, где конструкция стоит под солнцем, дождём и перепадом температур, — ЮКЭН по умолчанию рекомендует горячее цинкование: оно не зависит от аккуратности резки на монтаже и не требует докраски кромок бригадой на объекте. Внутри помещений — операторные, электрощитовые, серверные с фальшполом, закрытые технические этажи — порошковое покрытие обычно достаточно и обходится дешевле. Для химически агрессивных сред, например КНС или отдельных нефтехимических площадок, ни стандартное цинкование, ни рядовой порошок не гарантируют расчётный срок службы без дополнительных мер — такие узлы инженеры ЮКЭН считают отдельно по параметрам среды.
Нормативные документы
Геометрию и маркировку кабеленесущих металлоконструкций, включая лотки и эстакады, задаёт ГОСТ Р 52868-2007. Требования к горячему цинковому покрытию — ГОСТ 9.307-89. Размещение кабельных линий на эстакадах регулируют ПУЭ, глава 2.3, и СП 76.13330.2016. При подборе покрытия под конкретный объект инженеры ЮКЭН ориентируются на эти документы и на условия эксплуатации площадки.
Типовые ошибки защиты от коррозии
- Резка оцинкованного профиля на объекте без последующей обработки кромки — открытый металл в месте среза ржавеет первым, а не там, где предполагал проект.
- Смешение оцинкованного крепежа с обычным чёрным метизом на одной трассе — контактная пара из разных металлов ускоряет коррозию в точке соединения.
- Нанесение порошка по влажному или непротравленному металлу на монтаже — слой отслаивается уже в первый сезон, а не служит расчётный срок.
- Установка эстакады в химически агрессивной среде без согласования типа покрытия с проектировщиком ЮКЭН — стандартная защита рассчитана на обычную атмосферу, а не на пары кислот или щелочей.
Вопросы и ответы
Можно ли докрасить оцинкованную эстакаду после резки на объекте?
Да, открытую кромку среза обрабатывают цинконаполненной эмалью (холодное цинкование). Это не тот же слой, что заводское горячее цинкование, но он закрывает голый металл и снимает риск ускоренной ржавчины именно в этой точке.
Что дешевле — горячее цинкование или порошковое покрытие?
Порошок обычно дешевле по себестоимости нанесения на плоских деталях. Но при равном расчётном сроке службы на открытой площадке горячее цинкование чаще окупается за счёт меньшего числа ремонтов и докрасок кромок.
Можно ли покрасить оцинкованную эстакаду в фирменный цвет?
Да, поверх заводского цинка можно нанести порошковое покрытие или эмаль нужного цвета по RAL, если требование к цвету важнее экономии. Это удорожает узел, поэтому решение принимают на этапе спецификации.
Нужно ли специальное покрытие эстакаде внутри сухого отапливаемого цеха?
Не обязательно. Если помещение сухое и не содержит химически агрессивных паров, стандартной заводской обработки ОЦ достаточно без дополнительной защиты.
Как проверить толщину цинкового покрытия на партии?
Толщиномером выборочно на объекте при приёмке, сверяя показания с сертификатом завода-изготовителя, который прикладывается к партии.
Отличается ли антикоррозийная защита лотков ОЛЗ и ОЛП от защиты стоек и консолей?
Нет, лестничные лотки ОЛЗ и проволочные лотки ОЛП проходят ту же горячую оцинковку, что и стойки ЮКТ и консоли ЮКТО — вся металлоконструкция эстакады выходит с завода в едином варианте покрытия.
Как заказать
Пришлите чистовую площадь трассы, высоту установки и назначение объекта — инженеры ЮКЭН подберут покрытие под условия эксплуатации и посчитают спецификацию стоек, консолей и лотков. Подробнее о самой конструкции — в статье «Кабельная эстакада: конструкция, типы и расчёт нагрузки», о нагрузках — в статье «Расчёт нагрузки на кабельную эстакаду», о порядке монтажа — в статье «Монтаж кабельной эстакады». Каталог оцинкованных лотков и стоек — в разделе «Кабельные эстакады».
