Типовой проект кабельной эстакады: состав, чертежи и спецификация ЮКЭН

Типовой проект кабельной эстакады — комплект чертежей и спецификаций, по которому эстакаду можно заказать, изготовить и смонтировать без повторного расчёта каждой опоры. В него входят план трассы с шагом стоек, разрезы по типам опор, узлы крепления консолей и лотков, ведомость нагрузок и спецификация металла. Завод ЮКЭН собирает такие комплекты под свою номенклатуру: консоли ЮКТО, лестничные лотки ЮЛЗ длиной 3000 мм, монтажные профили 41/41 и 41/72, клиновые анкеры.

Проектировщику и снабженцу по типовому проекту нужны три вещи: из каких листов и разделов он состоит и что в нём можно менять без пересчёта; какие исходные данные нужно собрать, чтобы привязать типовое решение к площадке; как из чертежа получить спецификацию с артикулами для заказа. Ниже — ответы в этом порядке, со схемой опоры, перечнем листов комплекта и таблицей артикулов ЮКЭН на один пролёт.

Для чего нужен типовой проект кабельной эстакады

Эстакада — это стальная конструкция на фундаментах, и по закону о техническом регулировании её нельзя смонтировать «по каталогу»: нужен раздел проекта с расчётом опор и привязкой к грунтам. Типовое решение экономит именно эту работу: узлы, сечения стоек и консолей и допустимые пролёты уже посчитаны под стандартный ряд нагрузок, проектировщику остаётся выбрать тип опоры, задать шаг и проверить два-три узла под местные условия. Для трассы длиной 50–300 м с двумя-тремя ярусами лотков это сокращает проектирование с нескольких недель до нескольких дней. Общее устройство опоры, ярусов и лотков разобрано на странице «Кабельная эстакада: конструкция, типы и расчёт нагрузки», здесь речь только о проектной документации и спецификации.

Состав типового проекта

Комплект на эстакаду раскладывается по маркам ГОСТ Р 21.101-2020: марка КМ — стальные стойки, консоли, связи и узлы; марка КЖ — фундаменты и закладные детали; марка ЭМ по ГОСТ 21.613-2014 — раскладка кабелей по ярусам, лотки, заземление и металлосвязь. В объёме проектной документации по постановлению Правительства № 87 эстакада идёт в раздел ИОС «Система электроснабжения», а её металл — в раздел КР. Типовые серии советского периода, которые до сих пор используют как материалы для проектирования, — серия 3.016.2-12 «Металлические конструкции эстакад» и серия 3.016.1-13 «Узлы совмещения кабельных эстакад с электропомещениями»; они задают геометрию опор и узлов, но нагрузки в них считаны по старым СНиП, поэтому привязку к площадке делают по действующим СП. Полный комплект чертежей выглядит так:

1. Общие данные — ведомость листов, климатический район, расчётные нагрузки, класс покрытия металла, ссылки на нормативы.
2. План трассы — оси опор с привязкой к зданиям и проездам, шаг стоек L, повороты, компенсационные стыки, вводы в здания.
3. Продольный профиль — отметки верха фундаментов и нижнего яруса по всей длине, высота h над проездами и пешеходными зонами.
4. Поперечные разрезы по типам опор — число ярусов, расстояние между ними, ширина лотков B на каждом ярусе, сторона обслуживания.
5. Узлы — опорный башмак с анкерами, крепление консоли к стойке, стык секций лотка на консоли, раскос жёсткости, перемычка заземления.
6. Ведомость нагрузок — вес кабеля по ярусам, снег, ветер, гололёд, монтажная нагрузка от человека на лотке.
7. Спецификация — металл стоек по ГОСТ, изделия ЮКЭН по артикулам, метизы, покрытие, масса комплекта.
8. Задание на фундаменты — усилия на башмак для раздела КЖ, схема закладных.

Конструкция опоры на чертеже

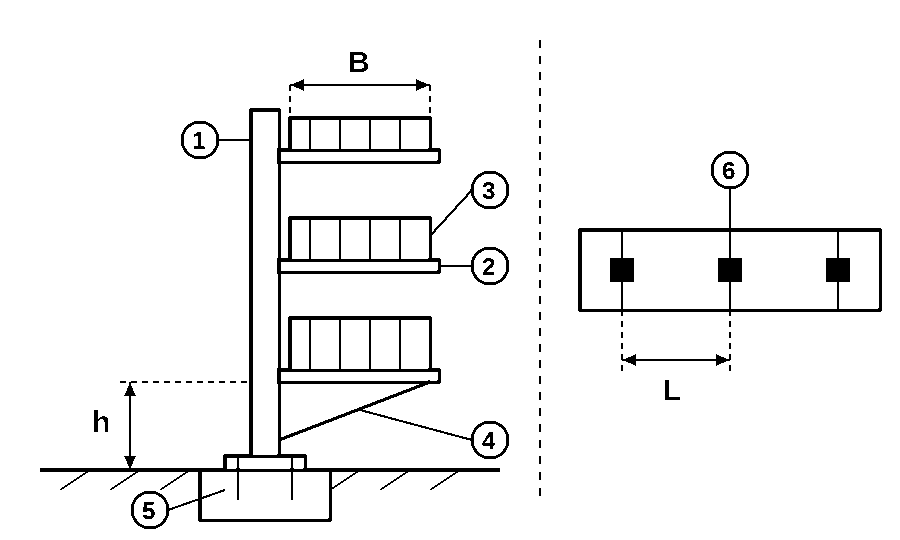

На поперечном разрезе типового проекта показана одна опора со всеми ярусами, на плане — шаг стоек и стыки секций лотка. Для одностоечной кабельной эстакады ЮКЭН схема опоры повторяется на всей трассе: стойка на башмаке, 2–3 консоли, лотки ЮЛЗ с бортом 100–200 мм и раскос под нижним ярусом, если вылет консоли больше 300 мм. Стык секций лотка всегда попадает на консоль, поэтому шаг стоек кратен длине секции 3000 мм. На плане ниже показан шаг L = 3000 мм; при шаге 6000 мм между стойками добавляют промежуточную подвеску или переходят на фермовую эстакаду.

1. Стойка — монтажный профиль ЮКЭН 41/72 толщиной 2,7 мм при высоте до 2 м или сварная стойка из профильной трубы по чертежу КМ при h = 2–4,5 м.
2. Консоль ЮКТО — вылет 100–400 мм с шагом по ряду, толщина 2,0 мм, оцинкованная; крепится к стойке болтами М10–М12 без сварки.
3. Лоток ЮЛЗ — лестничный, секция 3000 мм, ширина 100–600 мм, борт 70–200 мм, металл 2 мм; нижние ярусы под силовой кабель, верхний под слаботочный.
4. Раскос жёсткости — на нижнем ярусе при вылете консоли 300–400 мм и на всех ярусах фермовой эстакады.
5. Опорный башмак и фундамент — плита на двух клиновых анкерах 16×160 мм по закладной или монолитному стакану; усилия на фундамент выдаёт раздел КМ.
6. Стык секций лотка — на оси стойки, через соединители и перемычку заземления, с зазором 5–10 мм на температурное удлинение.

Типы эстакад в типовых решениях

Типовые комплекты ЮКЭН делятся по тому же признаку, что и каталог: одностоечная эстакада с шагом 3–6 м и 2–3 ярусами для цехов, галерей и площадок с узкой трассой; фермовая эстакада с пролётом 6–12 м и 3–6 ярусами для ЦОД, нефтегаза и металлургии; плоская эстакада высотой до 1 м с одним ярусом для переходов через проезды и канавы. Отдельно в проекте указывают, проходная эстакада или непроходная: у проходной между ярусами и стойками оставляют проход шириной не менее 1 м для обслуживания с настила, у непроходной лотки обслуживают с земли или с автовышки. Сравнение трёх типов по шагу, ярусам и области применения сведено в таблицу на странице обзора конструкции, повторять её здесь нет смысла.

Исходные данные для привязки проекта

Типовое решение нельзя применить без привязки к площадке, и для неё инженеры ЮКЭН запрашивают семь параметров. Длина трассы и число поворотов определяют количество опор и угловых элементов. Перечень кабелей с сечениями даёт вес на каждый ярус: для силовых линий 1 кВ в лотке 400 мм расчётная нагрузка обычно укладывается в 60–120 кг/м, для слаботочных — в 15–30 кг/м. Снеговой, ветровой и гололёдный районы по СП 20.13330.2016 задают нагрузку на лоток с крышкой и на стойку; порядок расчёта с цифрами по районам — на странице «Расчёт нагрузки на кабельную эстакаду».

Грунты по отчёту изысканий нужны разделу КЖ. Высоту h задают по габаритам: над проездом автотранспорта 4,5–5 м, над пешеходной зоной так, чтобы нижний ярус был выше 2,5 м. Расстояние между ярусами 250–400 мм берут из условия, что кабель можно уложить и забрать без демонтажа соседнего яруса. Среда эксплуатации выбирает покрытие металла: горячее цинкование по ГОСТ 9.307-2021 для улицы и химических производств, полимерное порошковое покрытие для сухих цехов; сравнение — на странице «Антикоррозийная защита кабельной эстакады».

Спецификация и артикулы на один пролёт

Спецификация типового проекта считается на повторяющийся пролёт, а затем умножается на число опор. Ниже — состав одного пролёта одностоечной кабельной эстакады ЮКЭН с шагом 3000 мм, тремя ярусами и лотками шириной 400 мм; стойка высотой до 2 м из монтажного профиля 41/72. Все артикулы — действующие позиции каталога ЮКЭН. Под лотки шириной 500–600 мм консоль ЮКТО не применяют: для них в раздел КМ закладывают усиленную консоль по чертежу, а сами лотки берут из того же ряда ЮЛЗ 3000 мм.

На трассу 60 м с шагом 3 м получается 21 опора, 63 консоли ЮКТО 400, 42 секции ЮЛЗ 400×200 и 21 секция ЮЛЗ 400×150, 42 анкера; к расчётному количеству лотков добавляют 3–5 % на подрезку у поворотов и вводов. Угловые и тройниковые секции, крышки и компенсаторы считают по плану трассы отдельно. Другие типоразмеры консолей 100–300 мм (артикулы 22400–22403) и лотков ЮЛЗ от 100×70 до 600×200 мм — в разделах каталога «Кабельные эстакады» и «Кабеленесущие системы», анкеры и шпильки — в разделе «Метизы».

Чертежи узлов

Четыре узла типового проекта проверяют на каждой площадке, остальное берут из серии без изменений. Опорный башмак — плита 200×200 мм с двумя отверстиями под анкер 16 мм; при закладной детали в фундаменте башмак приваривают, при монолитном стакане ставят на клиновые анкеры 16×160 с заглублением не меньше 100 мм в бетон класса В20 и выше. Узел консоли — болтовое соединение через овальные отверстия профиля стойки, что позволяет сдвинуть ярус по высоте на 50–100 мм без сверления. Стык лотка — две секции ЮЛЗ 3000 мм на одной консоли, соединители с четырьмя болтами М8 на каждый борт и гибкая перемычка заземления сечением не меньше 4 мм² по меди. Компенсационный стык — тот же узел, но с зазором 20–30 мм и продольно-подвижным соединителем; его ставят через каждые 30–50 м прямой трассы в зависимости от перепада температур на площадке. Порядок сборки узлов и приёмочные допуски расписаны на странице «Монтаж кабельной эстакады».

Область применения

Типовые проекты эстакад ЮКЭН закрывают межцеховые трассы промышленных площадок, подвод питания к компрессорным и насосным станциям, кабельные коридоры между корпусами ЦОД и прокладку по открытым установкам нефтегаза, где трасса длиннее 50 м и проходит над проездами. В металлургии и на химических производствах типовое решение применяют с горячим цинкованием и увеличенным расстоянием между ярусами 400 мм, чтобы агрессивная среда и пыль не задерживались в лотках. Для ЦОД и взрывоопасных зон нефтегаза требования к разделению силовых и слаботочных ярусов и к металлосвязи собраны на странице «Кабельная эстакада для ЦОД и нефтегаза». Внутри цеха при высоте до 2 м и трассе до 30 м типовой проект обычно не нужен: достаточно расчёта шага опор и спецификации.

Типовой проект или индивидуальный расчёт

Типовое решение выигрывает по срокам и цене проектирования, когда трасса прямая, нагрузки стандартные, а грунты позволяют поставить опоры на монолитные стаканы: все узлы уже проверены, спецификация считается за день. Индивидуальный расчёт нужен, когда пролёт больше 6 м, ярусов больше четырёх, эстакада опирается на существующие конструкции здания, проходит над железнодорожными путями или в сейсмическом районе, а также когда вес кабеля на ярус выходит за 150 кг/м. В этих случаях инженеры ЮКЭН берут типовой комплект как основу и пересчитывают стойку, консоль и башмак по СП 16.13330.2017 под фактические нагрузки; геометрия ярусов, лотки ЮЛЗ и узлы стыков при этом остаются типовыми, поэтому спецификация меняется только по стойкам и фундаментам.

Нормативные документы

Типовой проект кабельной эстакады оформляют по ГОСТ Р 21.101-2020 и ГОСТ 21.613-2014; прокладку кабелей и расстояния между ярусами принимают по ПУЭ гл. 2.3 и СП 76.13330.2016; лотки и их несущую способность проверяют по ГОСТ Р 52868-2007; стальные конструкции опор считают по СП 16.13330.2017 на нагрузки по СП 20.13330.2016; фундаменты — по СП 22.13330.2016; защиту от коррозии назначают по СП 28.13330.2017, горячее цинкование — по ГОСТ 9.307-2021. Серии 3.016.2-12 и 3.016.1-13 используют как материалы для проектирования, а не как замену расчёта по действующим СП.

Типовые ошибки монтажа по типовому проекту

• Опоры ставят по разметке «от последней стойки», а не от осей здания — к концу трассы шаг уходит на 100–200 мм, и стык лотка перестаёт попадать на консоль.
• Типовой узел башмака применяют на насыпном грунте без задания на фундаменты — стакан просаживается, нижний ярус выходит из горизонта.
• Консоль ЮКТО 400 ставят под лоток 600 мм «по наличию» — кромка лотка висит за вылетом консоли, нагрузка на крайний болт превышает расчётную.
• Компенсационные стыки из проекта заменяют обычными — на прямом участке 60 м летом лоток выгибает на солнечной стороне.
• Перемычку заземления ставят через стык, а не на каждый — металлосвязь по ПУЭ гл. 1.7 формально есть, при измерении её нет.
• Ярусы монтируют ниже проектной отметки ради удобства сборки — высота h над проездом оказывается меньше 4,5 м, и трассу переделывают после первого проезда техники.

Вопросы и ответы

Можно ли заказать эстакаду по типовому проекту без привязки к площадке

Нет. Типовой комплект задаёт геометрию и узлы, но нагрузки от снега, ветра и грунты у каждой площадки свои; без привязки проектная организация не подпишет раздел КМ, а заказчик не пройдёт экспертизу.

Кто делает привязку типового проекта

Проектная организация заказчика в разделах КМ, КЖ и ЭМ. Инженеры ЮКЭН передают ей чертежи узлов, допустимые нагрузки на консоли и лотки и спецификацию на пролёт, а после привязки считают полный комплект по плану трассы.

В каком формате ЮКЭН передаёт чертежи

Узлы и разрезы — в PDF и DWG, спецификацию — в XLSX с артикулами и массой. Чертёж трассы для расчёта можно отправить в любом из этих форматов через форму загрузки проекта.

Чем типовой проект отличается от расценки в смете

Проект даёт количество и артикулы изделий, расценка — стоимость монтажа по сборникам ГЭСН. Сметчик берёт из спецификации массу металла и число секций лотка и подбирает расценку на монтаж эстакад и лотков под них.

Сколько опор нужно на трассу 100 м

При шаге 3000 мм — 34 опоры с учётом крайних, при шаге 6000 мм на фермовой эстакаде — 17. Повороты и вводы в здание добавляют по одной опоре на каждый узел.

Можно ли использовать типовой проект для существующей эстакады при добавлении яруса

Можно, если стойка и башмак взяты с запасом по высоте и нагрузке; узел консоли ЮКТО ставится на любую отметку профиля. Запас проверяют по ведомости нагрузок исходного проекта, при его отсутствии стойку пересчитывают.
