Монтаж кабельной эстакады: порядок работ, допуски и типовые ошибки
Монтаж кабельной эстакады начинается не с завоза стоек на площадку, а с разметки трассы по проекту: от неё зависит, ляжет ли шаг опор в расчётный, и не придётся ли потом подрезать консоли на месте. Инженеры ЮКЭН ведут монтаж по одной последовательности — анкеровка стоек, установка консолей и связей жёсткости, укладка лотков с соединителями, заземление — и на каждом этапе проверяют то, что через месяц скроется под кабелем.
Три вопроса, которые обычно задаёт прораб перед началом работ: в каком порядке ставить стойки и консоли, чтобы не переделывать; какой допуск по вертикали и горизонтали допустим для готовой трассы; что чаще всего портит эстакаду после сдачи и как этого избежать. Дальше — по порядку.

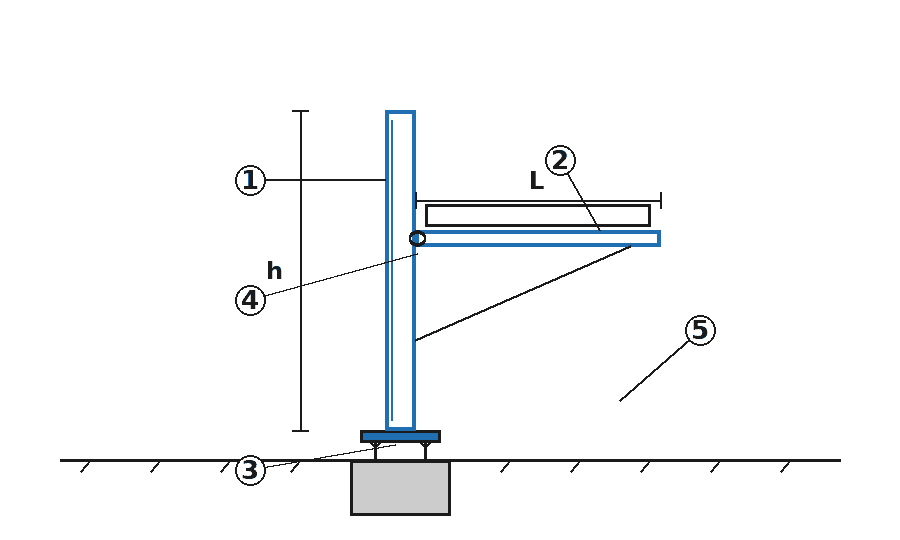

- Стойка — вертикальная опора эстакады.
- Консоль — несёт лоток, вылет от 150 до 650 мм.
- Анкерный узел — крепление опорного башмака к фундаменту.
- Узел крепления консоли к стойке — болтовое соединение.
- Раскос жёсткости — диагональная связь для фермовой эстакады.
Подготовка трассы и разметка
Перед монтажом на трассу выносят оси опор по проекту — обычно это делает геодезист, сверяясь с ППР (что входит в комплект чертежей, разобрано на странице «Типовой проект кабельной эстакады»). Шаг стоек не меняют на площадке «на глаз»: он посчитан под снеговую и ветровую нагрузку конкретного региона и вес заполненного лотка (подробно — в статье о «расчёте нагрузки на эстакаду»). Если фундаменты под стойки заливают заранее, закладные детали и анкерные группы располагают по той же разметке, иначе на монтаже придётся высверливать новые отверстия в бетоне.
Монтаж и анкеровка стоек
ЮКЭН поставляет два ряда стоек для эстакад: одинарную ОКСТ 41 длиной от 900 до 2000 мм и сдвоенную ОКНП 41 ДАБЛ длиной от 700 до 2000 мм — её ставят на фермовых и высоких одностоечных эстакадах, где нужна повышенная жёсткость сечения. Стойку крепят к закладной или к опорному башмаку анкерными болтами — на башмак закладывают два анкера, через резьбовые отверстия в опорной плите. После установки каждую стойку проверяют отвесом или уровнем: заваленная опора меняет рабочую высоту консоли и переносит часть нагрузки на анкер неравномерно, а не так, как заложено в расчёте.
Монтаж консолей и раскосов жёсткости
Консоли ЮКЭН выпускают двумя сериями — ОКУ и усиленную ОКШ — с вылетом от 150 до 650 мм, ступень 100 мм, что позволяет подобрать вылет под ширину конкретного лотка без запаса металла. Консоль крепят к стойке через болтовой узел в отверстиях профиля, ярусы располагают по высоте так, как задано в проекте (обычно 250–400 мм между лотками, чтобы кабель можно было забирать без демонтажа соседнего яруса). На фермовых эстакадах и участках с большим вылетом между узлом консоли и телом стойки ставят диагональный раскос — он снимает крутящий момент с болтового соединения и не даёт консоли «играть» под весом заполненного лотка.
| Изделие | Артикул / серия | Размерный ряд | Назначение |
|---|---|---|---|
| Стойка одинарная | ОКСТ 41 | 900–2000 мм, шаг 100 мм | Одностоечные и плоские эстакады |
| Стойка сдвоенная | ОКНП 41 ДАБЛ | 700–2000 мм, шаг 100 мм | Фермовые и высокие эстакады |
| Консоль лёгкая | ОКУ-150…ОКУ-650 | Вылет 150–650 мм, шаг 100 мм | Лотки шириной до 400 мм |
| Консоль усиленная | ОКШ-150…ОКШ-650 | Вылет 150–650 мм, шаг 100 мм | Лотки шириной 400–600 мм, нижние ярусы |
Монтаж лотков, соединителей и заземление трассы
Лоток ОЛЗ укладывают на консоли секциями по 3000 мм и стыкуют соединителями — без сварки на месте, что ускоряет монтаж и не портит цинковое покрытие кромки. На поворотах и в местах перепада высот используют готовые угловые и тройниковые элементы, а не гнутый на площадке металл: заводской радиус гиба выдерживает те же нагрузки, что и прямая секция. Каждый стык лотка шунтируют гибкой перемычкой заземления, а саму трассу присоединяют к контуру заземления объекта не реже чем в двух точках — это требование металлосвязи по ПУЭ гл. 1.7, а не рекомендация «для надёжности».
Область применения
Смонтированная по этой схеме эстакада держит трассы в цехах и на межцеховых переходах, на открытых площадках нефтегазовых и металлургических объектов, между корпусами ЦОД. Для металлургии и химических производств ЮКЭН комплектует стойки и консоли горячим цинкованием, для сухих цехов и складов — полимерным покрытием: разница в межремонтном сроке ощутима именно на открытой трассе, где на металл действуют осадки и перепады температуры.
Эстакада и открытая прокладка по земле
Кабель в траншее или на грунтовом лотке не занимает высоту, но его защита и раскопка при ревизии или аварии обходятся дороже, чем осмотр эстакады с земли. Надземная трасса на стойках даёт доступ к каждому лотку без вскрытия покрытия и позволяет докладывать новые кабели по мере расширения объекта — на эстакаде для этого просто монтируют дополнительный ярус консолей, если стойка изначально взята с запасом по высоте.
Нормативные документы
Монтаж и приёмку кабельной эстакады ведут по ПУЭ гл. 2.3 (прокладка кабельных линий) и СП 76.13330.2016 «Электротехнические устройства»; сами лотки и их несущая способность должны соответствовать ГОСТ Р 52868-2007. Металлосвязь и заземление металлических конструкций эстакады выполняют по ПУЭ гл. 1.7. Точный перечень нормативов для конкретного объекта — в проекте; при расхождении с чертежами инженеры ЮКЭН пересчитывают узел бесплатно.
Типовые ошибки монтажа
- Стойки ставят без выверки по отвесу — крен в 1–2° на верхнем ярусе фермовой эстакады уже смещает лоток за пределы консоли.
- Экономят на раскосах на протяжённых фермовых участках — эстакада «дышит» под ветровой нагрузкой, крепёж лотка со временем ослабевает.
- Лоток укладывают вплотную к стойке без зазора на температурное удлинение секции — металл выгибает на солнечной стороне трассы.
- Заземляющую перемычку ставят на один стык из трёх-четырёх, а не на каждый — металлосвязь трассы формально есть, а по факту разорвана.
- Консоль под тяжёлый силовой кабель берут по ширине лотка, а не по факту заполнения — при полной раскладке кабеля нагрузка на крайний болт узла превышает расчётную.
Вопросы и ответы
Можно ли монтировать эстакаду без сварки?
Да, вся линейка стоек, консолей и лотков ЮКЭН собирается на болтовых соединениях и соединителях — сварка нужна только для нестандартных узлов примыкания к зданию.
Нужен ли отдельный фундамент под каждую стойку?
Для одностоечной и плоской эстакады — да, отдельный башмак на анкерах под каждую опору. Для фермовой при большой высоте иногда предусматривают ленточный фундамент — это решает проект.
Как часто ставить компенсаторы на протяжённой трассе?
Периодичность считают исходя из материала и длины прямого участка в проекте; для трассы из оцинкованного лотка ОЛЗ это обычно определяет проектировщик с учётом перепада температур на объекте.
Что делать, если стойка встала не по оси из-за ошибки в разметке?
Переставлять башмак заново — компенсировать смещение консолью нельзя, это изменит вылет и нагрузку на узел крепления.
Сколько ярусов лотка можно повесить на одну стойку?
Зависит от высоты стойки (900–2000 мм у ОКСТ 41) и шага между консолями — инженеры ЮКЭН считают ярусность под конкретный проект и присылают раскладку в спецификации.
Чем консоль ОКШ отличается от ОКУ?
Серия ОКШ — усиленная, под лотки шириной 400–600 мм и нижние, наиболее нагруженные ярусы; ОКУ — лёгкая серия для лотков до 400 мм и верхних ярусов.
Что входит в состав работ по монтажу эстакады для сметы
Сметчик берёт из спецификации массу металла стоек и консолей, число секций лотка и количество анкеров, а состав работ раскладывает по ГЭСН: установка опор на фундаменты, монтаж консолей и раскосов, укладка лотков с соединителями, перемычки заземления, покраска или ремонт цинка на срезах. Для одностоечной эстакады ЮКЭН с шагом 3000 мм на пролёт приходится одна стойка, 3–6 консолей ЮКТО и 2–3 секции ЮЛЗ 3000 мм — эти количества и идут в смету; цены на монтаж ЮКЭН не публикует, расценку сметчик подбирает по сборникам.
