Кабельная эстакада для ЦОД и нефтегаза: нормы ПУЭ и СП 76.13330

Кабельная эстакада для ЦОД и нефтегаза — надземная конструкция для открытой прокладки силовых, слаботочных кабелей и кабелей КИП на территории дата-центра, нефтеперерабатывающего или газового объекта. Здесь к обычным требованиям СП 76.13330.2016 добавляются свои: разделение трасс по функциональному назначению, повышенная антикоррозийная защита из-за агрессивной среды и согласование с технологической частью проекта по взрывоопасным зонам.

Инженер, который проектирует трассу для такого объекта, обычно уточняет три вещи: чем эстакада для ЦОД отличается от эстакады на нефтегазовом объекте, как развести силовые и слаботочные кабели на одной конструкции и какими нормативами закрыть раздел проекта. Разберём по порядку.

Для чего нужна эстакада на объектах с высокой плотностью кабеля

На площадке ЦОД от машинного зала до дизель-генераторных установок и трансформаторных подстанций одновременно идут десятки кабельных линий: силовое питание, резервные вводы, оптика между зданиями, сигнализация. На нефтегазовом объекте — трассы от насосных и компрессорных станций к операторным и щитовым, часто через территорию с ограниченным доступом для прокладки в грунте. Кабельная эстакада в обоих случаях решает одну задачу: убирает кабель с уровня земли, где он мешает проезду техники и подвержен механическим повреждениям, и даёт доступ к трассе для ревизии без раскопок.

Конструкция и разделение трасс

Несущий элемент — стойка из оцинкованного профиля ЮКТ, на которую с двух сторон устанавливаются консоли. На объектах ЦОД и нефтегаза консоли чаще ставят в два яруса: верхний — под силовые кабели, нижний — под слаботочные линии и кабели КИП. Между ярусами оставляют технологический зазор, чтобы наводки от силовой трассы не мешали слаботочной, а обслуживание одного яруса не требовало снятия кабеля с другого. Вдоль эстакады прокладывается собственный заземляющий проводник, который присоединяется к каждой стойке отдельным зажимом и объединяется с контуром заземления объекта.

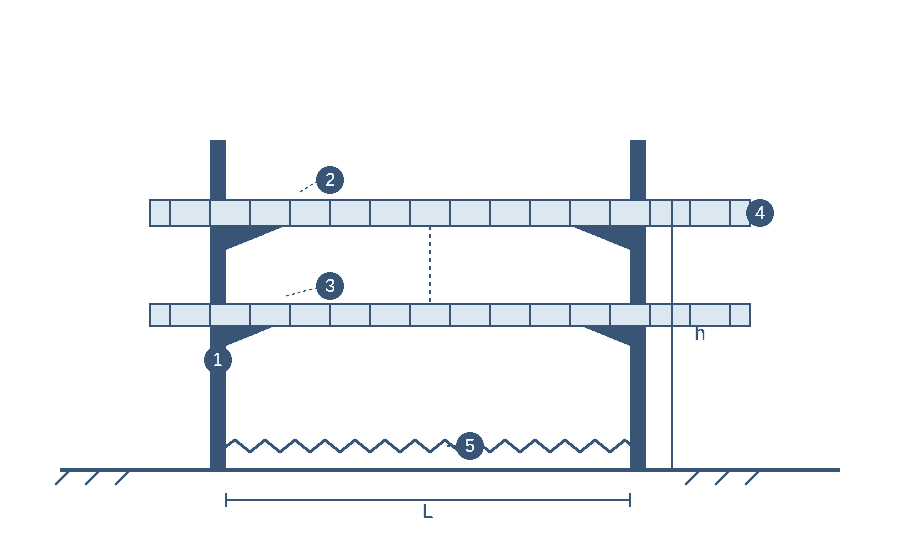

1. Стойка — профиль ЮКТ, оцинкованный, шаг подбирается расчётом нагрузки.
2. Консоль верхнего яруса — силовые кабели.
3. Консоль нижнего яруса — слаботочные кабели и КИП.
4. Лоток ОЛЗ, лестничного типа.
5. Заземляющий проводник, присоединён к каждой стойке.

Типы эстакад для ЦОД и нефтегазовых объектов

Для дата-центра, где площадка обычно компактная и трассы короткие, чаще ставят одностоечную эстакаду — она дешевле и быстрее монтируется. На нефтегазовых объектах с длинными прогонами между насосными станциями и большим числом трасс чаще применяют фермовую или плоскую конструкцию — она держит больший пролёт между опорами и позволяет разместить кабель в несколько рядов по ширине. Три исполнения ЮКЭН сведены в таблицу. Любое из них может быть проходным, с мостиком обслуживания, или непроходным — нормы ПУЭ по высоте и ширине прохода и по высоте над проездами собраны на странице «Проходные и непроходные кабельные эстакады».

Лотки и консоли: типоразмеры

Для верхнего яруса с силовыми кабелями обычно берут лестничный лоток ОЛЗ шириной 400–600 мм и высотой борта 200 мм — он держит вес пакета силовых кабелей и не собирает пыль на дне, что важно на НПЗ. Для нижнего яруса со слаботочными линиями хватает лотка шириной 300 мм. Консоль ЮКТО подбирается под ширину лотка: чем шире лоток, тем длиннее вылет консоли.

Шаг стоек и допустимую нагрузку на консоль под конкретный вес пакета кабелей считаем индивидуально — методика и пример расчёта разобраны в статье расчёт нагрузки на кабельную эстакаду.

Область применения

На площадке дата-центра эстакада идёт от трансформаторной подстанции и дизель-генераторной установки до здания машинного зала, часто рядом с наружным вводом фальшпольной разводки — тогда переход с надземной трассы на фальшпол ЦОД закладывается ещё на этапе проекта, чтобы кабель не провисал на стыке. На нефтегазовом объекте трассы связывают насосные и компрессорные станции, резервуарные парки и операторные; здесь эстакада почти всегда проходит через зону с агрессивной средой — пары углеводородов, влажность, перепады температуры.

Взрывоопасные зоны и категорирование

Класс взрывоопасной зоны и категорию трассы по ПУЭ гл. 7.3 определяет технологическая часть проекта объекта, а не поставщик металлоконструкций — эстакада не «выбирает» зону, а проектируется под уже заданные условия. Что при этом меняется в конструкции: чаще расставленные заземляющие присоединения, антикоррозийное покрытие с запасом по толщине слоя и, при необходимости, разнесение эстакады с технологическими трубопроводами на расстояние, заданное проектом. Эти параметры мы закладываем по вашему техническому заданию, а не по общим рекомендациям — прислать его можно вместе со спецификацией.

Антикоррозийная защита и заземление

Для нефтегазовых объектов и площадок с высокой влажностью ЮКЭН комплектует эстакаду горячим цинкованием — оно держит агрессивную среду дольше, чем полимерное порошковое покрытие, но требует докраски кромки среза после резки на монтаже. Разница по стойкости, толщине слоя и правилам докраски места среза разобрана отдельно в статье антикоррозийная защита кабельной эстакады. Заземляющий проводник вдоль трассы присоединяется к каждой стойке отдельным зажимом, а не «транзитом» через профиль стойки — это требование сохраняется независимо от того, ЦОД это или НПЗ.

Нормативные документы

Проектирование и монтаж кабельной эстакады для ЦОД и нефтегазового объекта опираются на ПУЭ гл. 2.3 «Кабельные линии напряжением до 35 кВ» — в части общих требований к прокладке, ПУЭ гл. 7.3 — для участков во взрывоопасных зонах, СП 76.13330.2016 «Электротехнические устройства» — актуализированная редакция СНиП 3.05.06-85, и ГОСТ Р 52868-2007 — для лотков и коробов кабельных металлических. Точную зону и категорию помещения по конкретному объекту определяет проектная организация; мы работаем по её техническому заданию, а не назначаем класс зоны сами.

Типовые ошибки монтажа

• Силовые и слаботочные кабели укладывают на один ярус без зазора — получаются наводки на слаботочные линии и КИП.
• Заземляющий проводник присоединяют не к каждой стойке, а через одну — при обрыве участка контур теряет непрерывность.
• Место среза оцинкованного профиля на монтаже оставляют без докраски — коррозия начинается именно с кромки, а не с плоскости листа.
• Шаг стоек берут «на глаз» по аналогии с соседним объектом, без расчёта на фактический вес пакета кабелей и снеговую или ветровую нагрузку по региону.
• Эстакаду прокладывают вплотную к технологическому трубопроводу без согласованного зазора — при ревизии трубопровода приходится демонтировать кабельную трассу.

Вопросы и ответы

Чем эстакада для ЦОД отличается от эстакады на нефтегазовом объекте?
Конструктивно — ничем принципиальным: та же стойка, консоли и лотки. Разница в требованиях среды: на нефтегазовом объекте обязательна повышенная антикоррозийная защита и согласование с технологической частью по взрывоопасным зонам, на ЦОД — чаще важнее шаг стоек под высокую плотность кабеля и переход на фальшпол внутри здания.

Можно ли класть силовые и слаботочные кабели на один ярус эстакады?
Технически да, если выдержать минимальное расстояние между пучками, заданное проектом электроснабжения. Но на объектах с чувствительной автоматикой — КИП, системы пожаротушения ЦОД — разделение по ярусам исключает наводки и упрощает согласование с проектировщиком слаботочных систем.

Кто определяет класс взрывоопасной зоны для эстакады?
Технологическая часть проекта объекта, по ПУЭ гл. 7.3. Металлоконструкция эстакады проектируется под уже заданный класс зоны, а не наоборот.

Какое покрытие ставить на нефтегазовом объекте — цинк или полимер?
Для агрессивной среды и открытой площадки — горячее цинкование, оно держит дольше при перепадах температуры и парах углеводородов. Подробный разбор — в статье об антикоррозийной защите эстакады.

Как передать данные на расчёт эстакады для ЦОД или НПЗ?
Пришлите план трассы, количество и сечение кабелей по каждому ярусу, класс среды или взрывоопасной зоны, если он уже определён проектировщиком. Инженеры ЮКЭН посчитают шаг стоек, тип покрытия и специфицируют лотки и консоли.

Входит ли переход на фальшпол ЦОД в расчёт эстакады?
Да, если трасса заходит в здание — мы считаем узел перехода отдельно и увязываем высоту фальшпола с уровнем нижнего яруса эстакады, чтобы кабель не провисал на стыке.
