Кабельная эстакада: конструкция, типы и расчёт нагрузки

Кабельная эстакада — надземная опорная конструкция для прокладки кабельных трасс: ряд стальных стоек с консолями, на которые укладывают кабельные лотки. Кабель поднимают над землёй вместо траншеи или наземного лотка и получают открытый доступ к трассе по всей её длине.

Если с лотком под фальшполом или по стене цеха вопросов обычно не возникает, то эстакада на открытой площадке вызывает у проектировщика три вопроса:

• какой тип эстакады выбрать — одностоечную, фермовую или плоскую;
• какой шаг стоек и сколько ярусов заложить под трассу;
• какие лотки укладывать на ярусы и как разнести силовые и слаботочные линии.

Ниже отвечаем на все три вопроса и приводим размеры лотков ЮКЭН, которые идут на эстакады.

Для чего нужна кабельная эстакада

Эстакаду ставят там, где по территории проходит несколько силовых и слаботочных линий и под ними нужен свободный проход или проезд: на промышленных площадках, объектах нефтегаза, в металлургии и на площадках ЦОД. Траншея дешевле по материалу, но требует земляных работ, зависит от грунтовых вод и не даёт осмотреть кабель без раскопки. Лоток по земле годится только для временной трассы — его заливает дождём, по нему проезжает техника. Эстакада дороже на этапе стоек и фундаментов, зато трасса остаётся открытой для осмотра и докладки кабеля и не зависит от грунта. Для ЦОД и нефтегаза этот доступ обычно и определяет выбор.

Конструкция эстакады

Основа конструкции — стальная стойка, закреплённая в фундаменте. На стойку крепят консоли (траверсы), на консоли укладывают лотки. Ярусов обычно два-три: нижние отдают под силовые кабели, верхний — под слаботочные, а расстояние между ярусами снижает наводки. Стык секций лотка приходится на консоль, поэтому шаг стоек привязан к длине секции — у лотков ЮКЭН это 3 м.

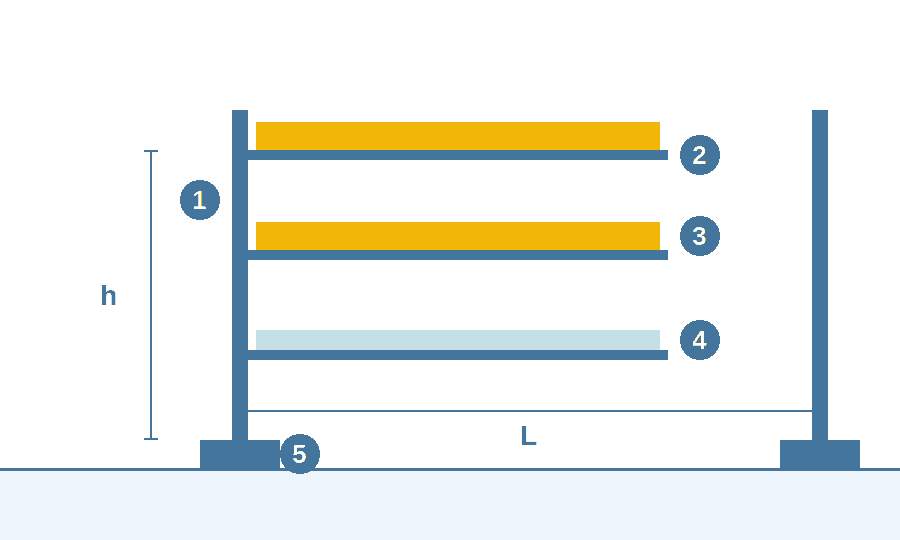

1. Стойка — стальной профиль с горячим цинкованием или полимерным покрытием, высота до нижнего яруса h = 2–4,5 м.
2. Консоль (траверса) — несёт один ярус лотков, крепится к стойке болтами; на одной стойке 2–3 консоли.
3. Ярусы 1–2 — лестничный лоток ОЛЗ под силовые кабели, борт 100–200 мм.
4. Ярус 3 — проволочный лоток ОЛП под слаботочные и сигнальные линии.
5. Фундамент — монолитный стакан или закладная деталь; глубина по грунту и снеговой нагрузке района. Шаг стоек L = 3–6 м.

Типы эстакад

Одностоечная эстакада — один ряд стоек вдоль трассы; подходит для узких коридоров, галерей цеха и складов, несёт 2–3 яруса при шаге стоек 3–6 м. Фермовая эстакада — ферма между двумя рядами стоек; держит широкую трассу на 3–6 ярусов при пролёте 6–12 м, это типовой вариант для ЦОД, нефтегаза и металлургии. Плоская эстакада — низкие стойки высотой до 0,8–1 м с одним ярусом; её ставят на переходах через проезды и технические канавы и на вводах в здание. По способу обслуживания любая из них бывает проходной или непроходной — отличия, высота и ширина прохода по ПУЭ разобраны на странице «Проходные и непроходные кабельные эстакады». Комплектующие для каждого типа собраны в разделах каталога: одностоечная, фермовая, плоская эстакада.

Лотки для эстакады

На эстакаду укладывают три типа лотков ЮКЭН. Лестничный лоток ОЛЗ — основной вариант для силовых кабелей: жёсткий, с бортом до 200 мм, держит вес кабеля на пролёте 3 м. Проволочный лоток ОЛП берут для слаботочных линий и небольшой плотности укладки — кабель в нём вентилируется. Глухой лоток ОГЛ закрывает кабель от пыли и механических повреждений там, где трасса проходит над рабочей зоной.

Типоразмеры лестничного лотка ОЛЗ

Лоток ОЛЗ выпускается секциями длиной 3000 мм из стали толщиной 2 мм. Ширина — от 100 до 600 мм, восемь типоразмеров; высота борта — 70, 80, 100, 150 и 200 мм. Ниже — ходовые позиции для эстакад, полный перечень — в каталоге.

Шаг стоек и нагрузка

Базовый шаг стоек одностоечной эстакады — 3 м, по длине секции лотка. При шаге 6 м под лоток ставят промежуточную опору или переходят на лоток с более высоким бортом, иначе секция провисает под весом кабеля. Ширину лотка выбирают по числу рядов кабеля, высоту борта — по запасу на докладку; лишний борт только добавляет вес на консоль и стойку. Подробный расчёт снеговой, ветровой и гололёдной нагрузки на пролёт — в статье о расчёте нагрузки на эстакаду; о том, как считается сетка опор под нагрузку фальшпола — в статьях о шаге стоек и расчёте нагрузки.

Область применения

В ЦОД эстакада разводит силовые вводы от генераторов и ИБП к зданию — как правило, фермовая на 4–6 ярусов, чтобы разнести независимые вводы (лучи А и Б). На нефтегазовых объектах трасса идёт вдоль технологических трубопроводов, поэтому стойки и лотки берут в горячем цинке с полимерным покрытием. В металлургии эстакада проходит над проездами кранов и погрузчиков, и её высоту задаёт габарит техники. На промышленных площадках и складах она связывает корпуса с подстанцией без вскрытия асфальта и бетона.

Антикоррозийная защита

Для уличной эстакады стойки и лотки берут в горячем цинке; на нефтегазовых и прибрежных объектах поверх цинка добавляют полимерное покрытие. Внутри цеха с обычной влажностью достаточно холодного цинкования или окраски. Толщина стали лотка ОЛЗ везде одна — 2 мм, срок службы определяет покрытие.

Нормативные документы

Прокладку кабеля по эстакадам регулируют ПУЭ (глава 2.3 «Кабельные линии») и СП 76.13330.2016 «Электротехнические устройства». Требования к самим лоткам — нагрузка на пролёт, коррозионная стойкость, электрическая непрерывность трассы — заданы ГОСТ Р 52868-2007 «Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей». Расстояния между ярусами, высоту над проездом и заземление трассы проектная организация принимает по этим документам; комплектацию лотков под принятые решения считаем мы.

Типовые ошибки монтажа

• Шаг стоек больше длины секции лотка — стык провисает, крепёж разбалтывается, борт трескается.
• Силовые и слаботочные кабели на одном ярусе — наводки на сигнальные линии.
• Жёсткое крепление лотка на длинной трассе без учёта теплового расширения — лоток «стягивает», консоль гнётся.
• Заземление лотка только на одном конце трассы — при обрыве соединителя часть трассы остаётся без защитного контура.
• Лоток заполнен на 100 % сразу — новый кабель через год ложится поверх старого без крепления.

Вопросы и ответы

Сколько стоит эстакада под конкретный объект

Зависит от типа конструкции, шага стоек, числа ярусов и длины трассы. Считаем по чертежу или отметкам объекта.

Можно ли добавить ярус на смонтированную эстакаду

Да, если запас несущей способности консоли и стойки заложен в проекте. Если нет — стойку усиливают или ставят промежуточную опору.

Нужен ли отдельный проект на эстакаду

Для внутренней трассы в цехе обычно достаточно расчёта сетки стоек под нагрузку. Для наружной эстакады нужен раздел ЭОМ или КМ с привязкой к фундаментам — его делает проектная организация, поставщик считает комплектацию. Состав комплекта и спецификация на пролёт разобраны на странице «Типовой проект кабельной эстакады».

Чем лестничный лоток отличается от проволочного

Лестничный (ОЛЗ) — жёсткий, держит силовой кабель на пролёте 3 м, борт до 200 мм. Проволочный (ОЛП) — легче, для слаботочных линий, кабель в нём вентилируется.

Как разводят силовые и слаботочные кабели на одной эстакаде

Разными ярусами: силовые ниже, слаботочные выше. На одном лотке оба типа кабеля не смешивают.

Какая высота эстакады нужна над проездом

По габариту техники плюс запас: для автотранспорта — не ниже 4,5–5 м, для крана — паспортная высота с поднятой стрелой.
