В электрощитовой фальшпол решает одну главную задачу — вывести силовые кабели снизу к вводам щитов и оставить к ним доступ, не разрушая пол. При этом конструкция должна выдержать завоз и установку шкафов, которые весят заметно больше серверных. Ниже — из чего собирают фальшпол для электрощитовых и что заложить в расчёт. ЮКЭН производит стойки, профили и панели фальшпола и считает спецификацию по планировке.
Особенности электрощитового помещения
- Тяжёлые шкафы и большая точечная нагрузка. Панель нагружается не равномерно, а в точках опирания шкафа; при завозе добавляется нагрузка качения. Как их различать — в статье о нагрузках на фальшпол.
- Плотные кабельные трассы. Силовые линии крупного сечения имеют большой радиус изгиба — подпольное пространство считают вместе с раскладкой трасс, а не после неё.
- Вырезы под вводы. Каждый ввод — это вырез в панели, а вырез снижает несущую способность конкретной плиты. Места вырезов лучше знать до раскладки сетки, чтобы не попасть в самую нагруженную ячейку.
- Заземление конструкции. Опорная система заземляется; покрытие панелей подбирают с учётом требований по статике.
Состав конструкции

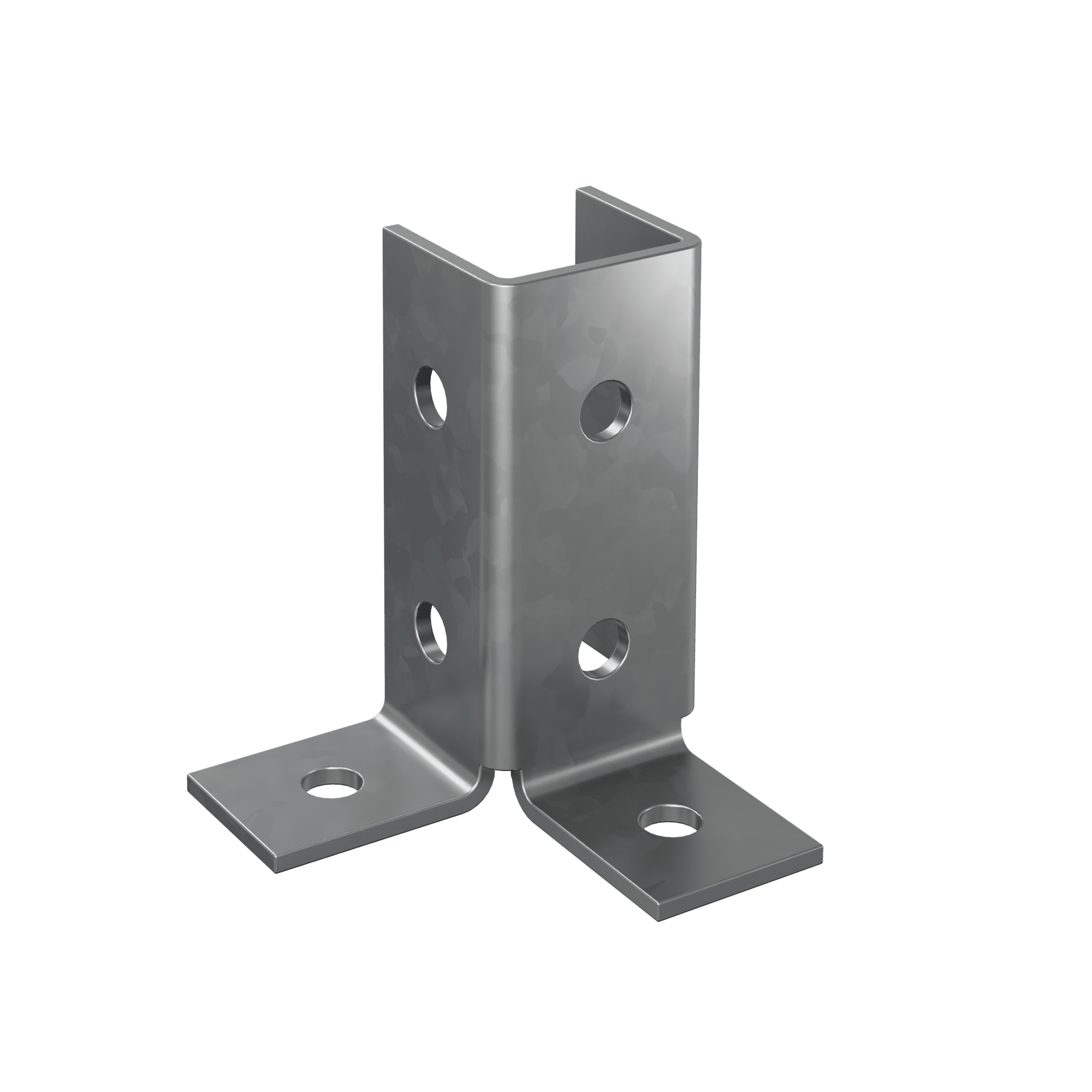

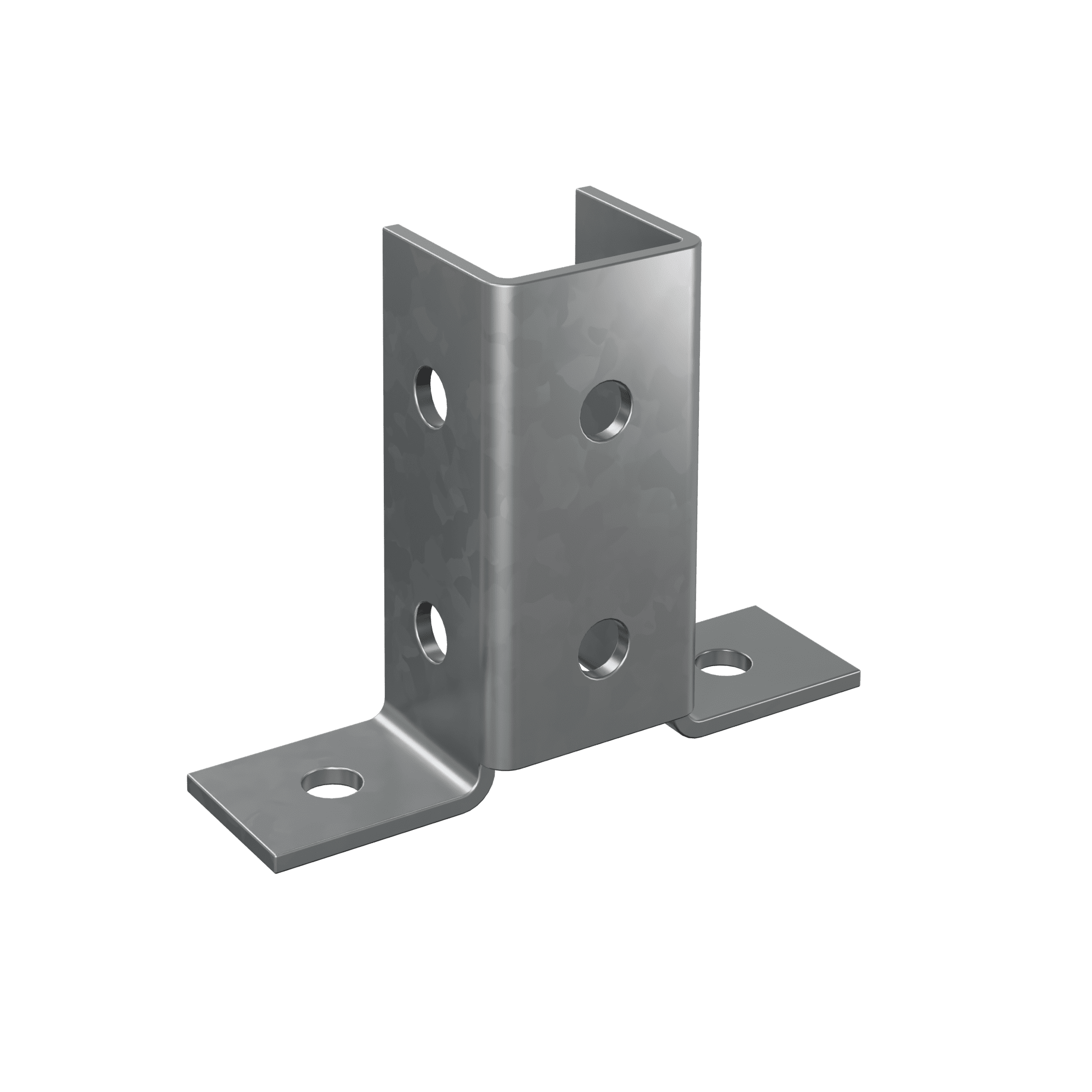

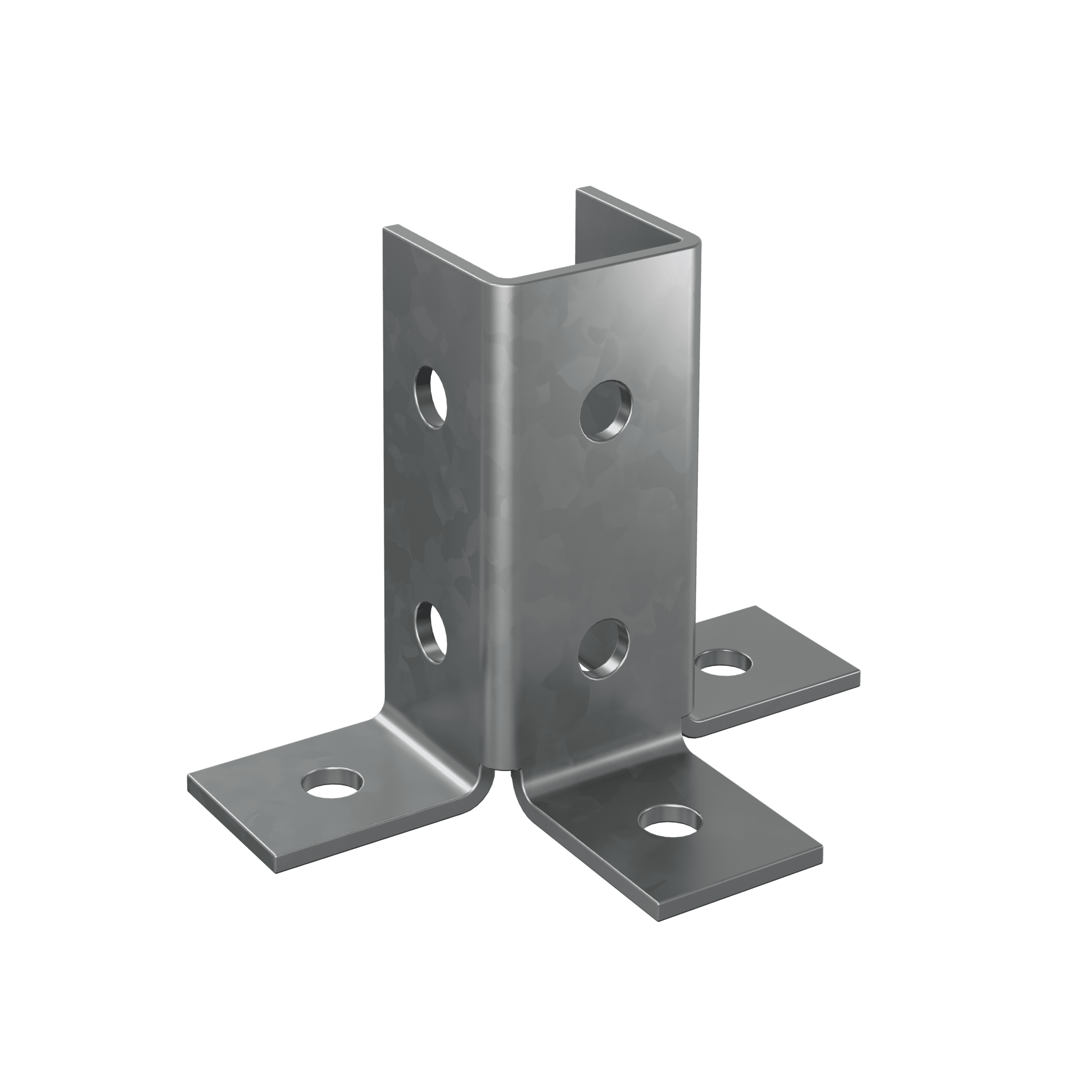

| Элемент | Назначение | Раздел каталога ЮКЭН |
|---|---|---|
| Опорные стойки | Держат отметку пола, воспринимают вертикальную нагрузку | Стойки фальшпола |
| Монтажный профиль | Замыкает ячейку, повышает жёсткость под тяжёлым оборудованием | Монтажные профили и соединительные элементы |
| Панели 600 × 600 мм | Полотно пола, снимаются для доступа к трассам | Панели ЮКФК и ЮКФД |
| Метизы, анкеры | Крепление узлов и стоек к основанию | Комплектуются по спецификации |
Сетка: где сгущать шаг
Базовая сетка — 1200 × 600 мм. Под ряды щитов и трансформаторных вводов её локально сгущают до 600 × 600 мм: это дешевле, чем усиливать всю площадь помещения. При замкнутой ячейке резко растёт погонаж профиля — на 136 м² с сеткой 1200 × 600 выходит около 377 пог. м, и эту цифру лучше увидеть в спецификации, а не в счёте на дозаказ. Как выбирать сетку — шаг стоек фальшпола 1200 × 600 или 600 × 600.
Высота и стопка
Отметка чистового пола = длина стойки + высота профиля + толщина панели. Серийные стойки идут с шагом 100 мм, поэтому расчётная длина почти никогда не совпадает с типоразмером: типоразмер подбираем под объект при согласовании спецификации. Подробно — «Высота фальшпола: подбор стойки».
Панели
| Панель | Толщина | Покрытие | Где уместна |
|---|---|---|---|
| ЮКФК С (АЛ С, СТ С) | 46 мм | Керамогранит | Зоны завоза оборудования, проходы, высокий износ |
| ЮКФК А (АЛ А, СТ А) | 36 мм | Гомогенный антистатический ПВХ-линолеум | Основная площадь помещения |
| ЮКФК В (АЛ В, СТ В) | 36 мм | Гетерогенный антистатический линолеум | Вспомогательные зоны |
| ЮКФД | — | По исполнению | Плиты из плотной древесной крошки для менее нагруженных участков |
АЛ — алюминиевая фольга в основании, СТ — оцинкованный стальной лист 0,5 мм. Полный перечень — сульфатокальциевые панели ЮКФК.
Что прислать для расчёта
- Планировку помещения с размерами и расстановкой щитов.
- Проектную отметку чистового пола.
- Вес и опорные точки шкафов, маршрут завоза.
- Схему кабельных вводов — где будут вырезы.
Мы вернём спецификацию: стойки, профиль, панели, метизы, с запасами и ценами. Методика — «Как рассчитать фальшпол», быстрая оценка — калькулятор.
Частые вопросы
Можно ли резать панели под кабельные вводы?
Да, вырезы — штатное решение, но их положение желательно согласовать до раскладки сетки: панель с большим вырезом не должна оказаться под опорой шкафа.
Нужен ли фальшпол, если кабель идёт по лоткам сверху?
Не обязательно. Фальшпол выбирают, когда нужен нижний ввод, скрытая разводка и быстрый доступ к трассам. Если трассы идут сверху, экономически может быть выгоднее кабеленесущая система — их мы тоже производим.
Сколько панелей на квадратный метр?
2,78 шт./м² при панели 600 × 600 мм, плюс запас на подрезку.
